电缆卷筒概述

　　为了适应移动电器供电需要，如起重电磁铁、电动平板车、各种起重机、电动抓斗等，我公司设计生产了技术先进，性能卓越的电力电缆卷筒。根据收缆的动力来源，分为弹簧式电缆卷筒和电动式电缆卷筒两种。

弹簧式电缆卷筒
　　jt系列弹力电缆卷筒是引进国际通用的发条式卷缆器技术，以蜗卷弹簧为动力，利用弹簧的储能自动卷取电缆的机械装置。具有供电筒单，操作安全可靠，电缆受力适中等特点。有结构紧凑、外型美观的滑环内装式，便于维修的滑环外装式和卷取较长线缆的悬臂式三种规格产品，供用户选择。

结构特点：
　　1、采用蜗卷弹簧为动力，自身不消耗电能，工作可靠。
　　2、采用集电滑环－碳刷架结构传递电能，使其供电连续、平稳。
　　3、设置了可逆转机构，避免卷筒逆转而折断弹簧。

电动式电缆卷筒
　　电动式电缆卷筒用于卷取大规格，长距离的供电电缆，能做到移动电器同步收放电缆。就其动力形式，可分为力矩电机电动式和三相异步电机电动式。
　　卷筒的控制回路提供接口给主控制回路，步移动电器同步自动收放电缆，并设备力矩调节装置，用于调整电缆张力，延长电缆的使用寿命。
　　现有卷取500v以下电力电缆和6kv，10kv高压电缆等多种电动式卷筒规格。

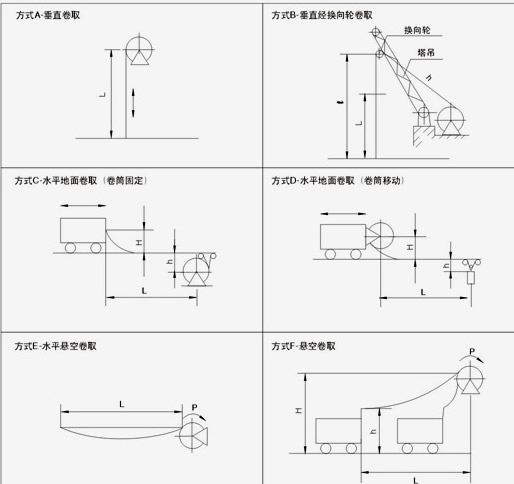

电缆卷筒安装方式示意图
