湖南华菱连轧管有限公司烧结脱硫除尘风机900kw/10kv高压变频调速系统-pg电子竞技平台

技术方案

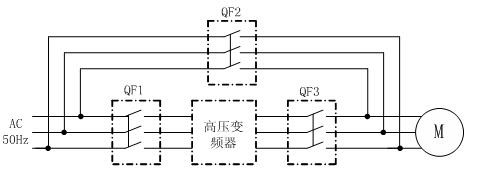

主回路如图：

除尘风机变频调速改造变频调速控制方案

由用户炉前控制室人员根据需要转速，操作旋钮发出信号给高压变频器，实现转速控制。也可根据用户dcs系统信号自动控制高压变频器输出频率。

变频器“远程/就地”转换控制选择，当变频器“远程/就地” 转换控制选择开关打到“远程”位置时，控制权交给dcs系统控制，当变频器“远程/就地” 转换控制选择开关打到“就地”位置时，控制权交给变频器面板的按钮或按键。

技术参数

电机参数：

变频器技术指标：

输入电压：　　　三相交流有效值10kv±10%

输入频率：　　　50±5hz

输出电压：　　　三相正弦波电压0-10kv

输出频率：　　　0-50hz

频率分辨率：　　0.01hz

加速时间：　　　可按工艺要求设定

减速时问：　　　可按工艺要求设定

频率设定方式：　高低两级速度，可在0-50hz范围内调整

故障诊断及检测：自动检测，自动定位

网侧功率因素：　0.95（高速时）

过载保护：　　　150%（每10分钟允许l分钟）、180%立即保护

防护等级：　　　ip21

环境湿度：　　　90%,无凝结

生产工艺过程（变频器输出频率变化）：

低速（20min 频率20hz）——高速(40min 频率45hz）

实际节电效果测试：

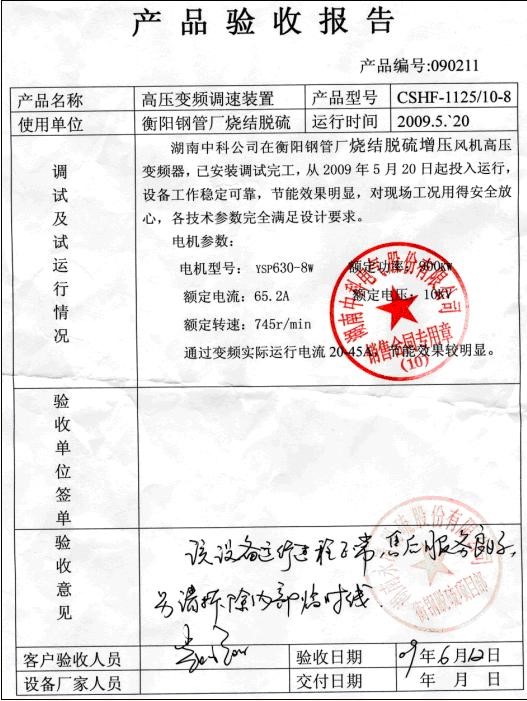

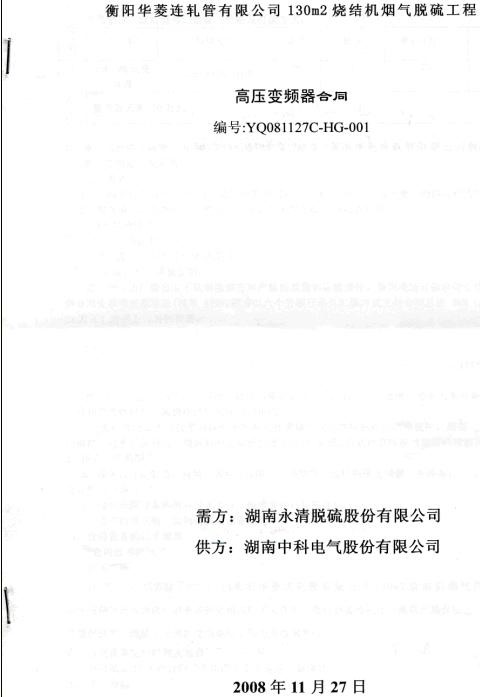

湖南华菱连轧管有限公司合同（与总包方永清脱硫签订）及验收报告
